デジタルX線 歯科用CT・パノラマ
【歯科用CT・パノラマ(セファロ追加可能)】KR-X SCAN
【歯科用CT・パノラマ（セファロ追加可能）】KR-X SCANの特徴
Point1

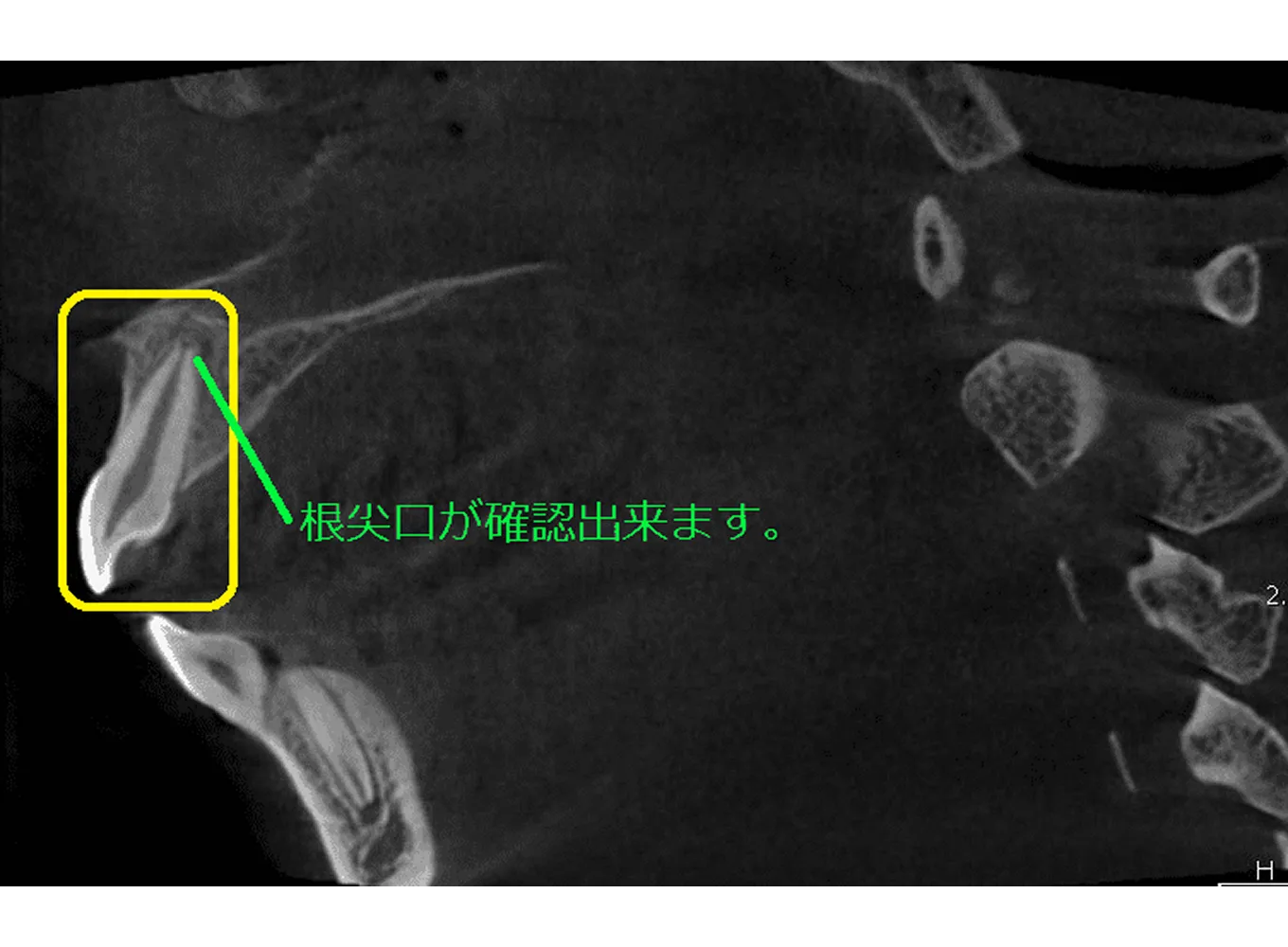

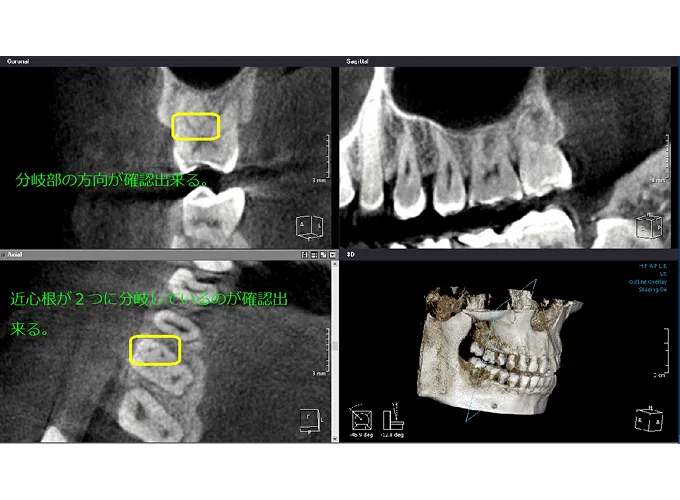

鮮明なCT画像を提供
細部までクリアな画像で、精密な診断をサポートします。
Point2

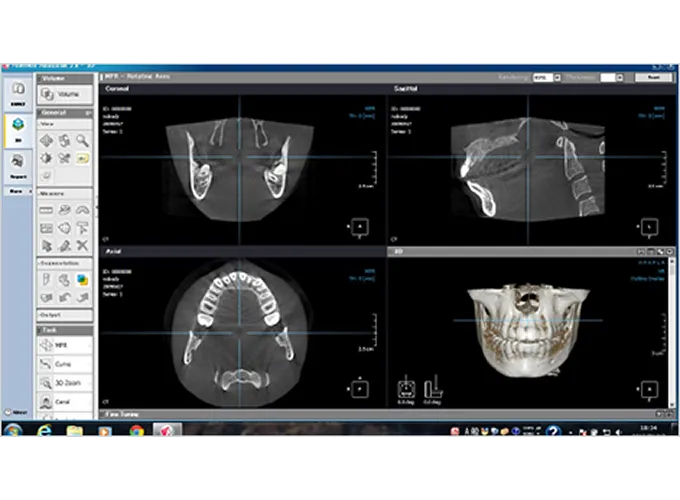

3D対応ソフトを標準搭載

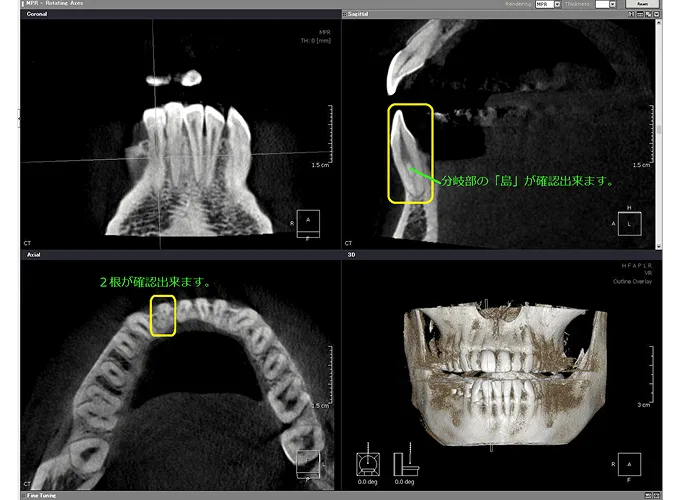

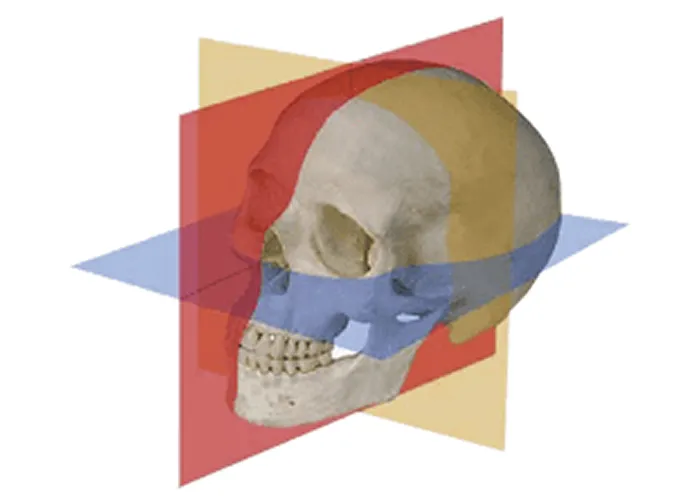

MPR（Multi Planar Reconstruction）機能により、Z軸スライスデータを再構成して正面・水平断面など任意の断面を自在に確認可能。
軸の回転で垂直でない断面も表示できます。
画像処理ソフトは直感的に操作でき、簡単に三次元画像診断が行えます。
軸の回転で垂直でない断面も表示できます。
画像処理ソフトは直感的に操作でき、簡単に三次元画像診断が行えます。
Point3

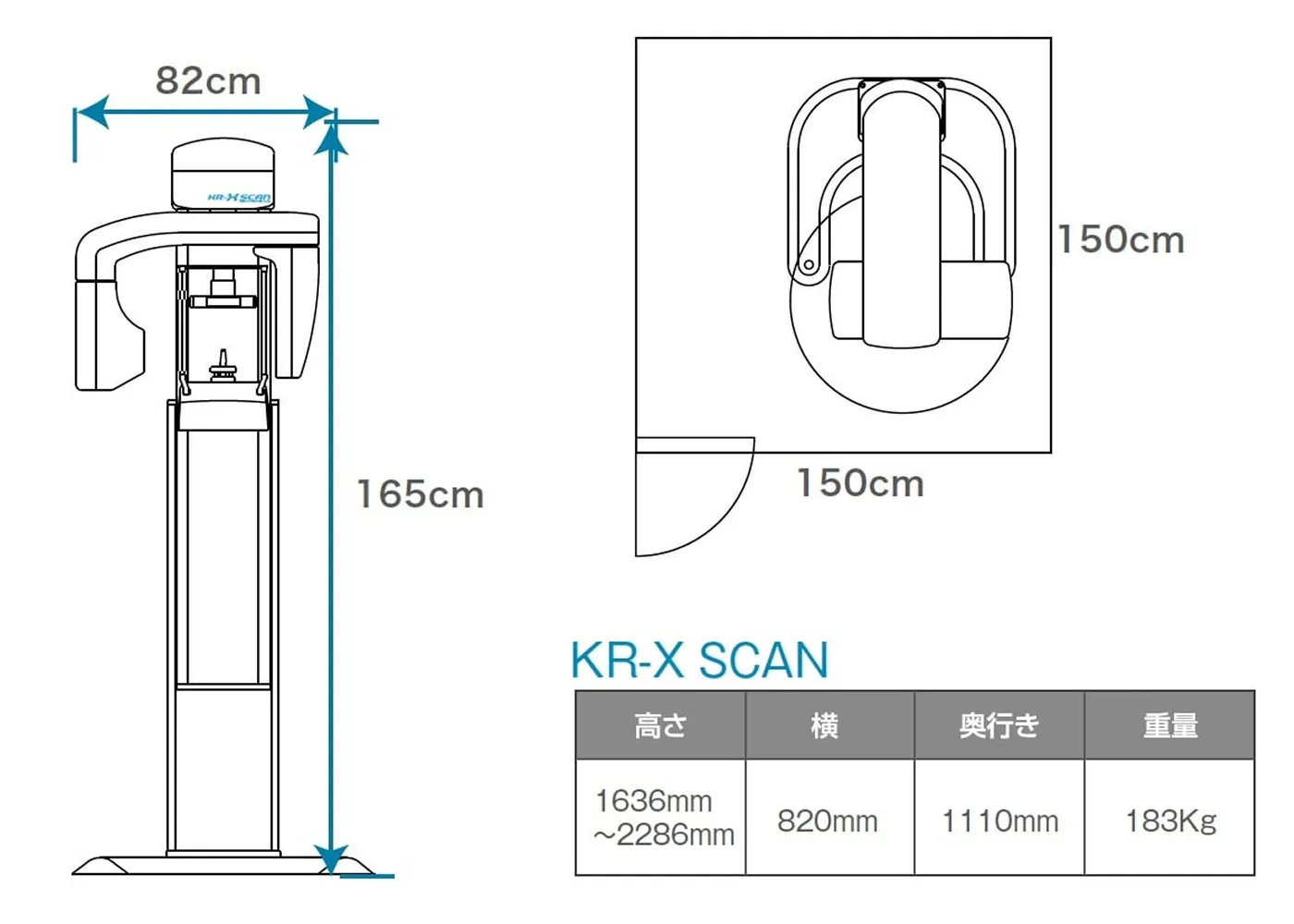

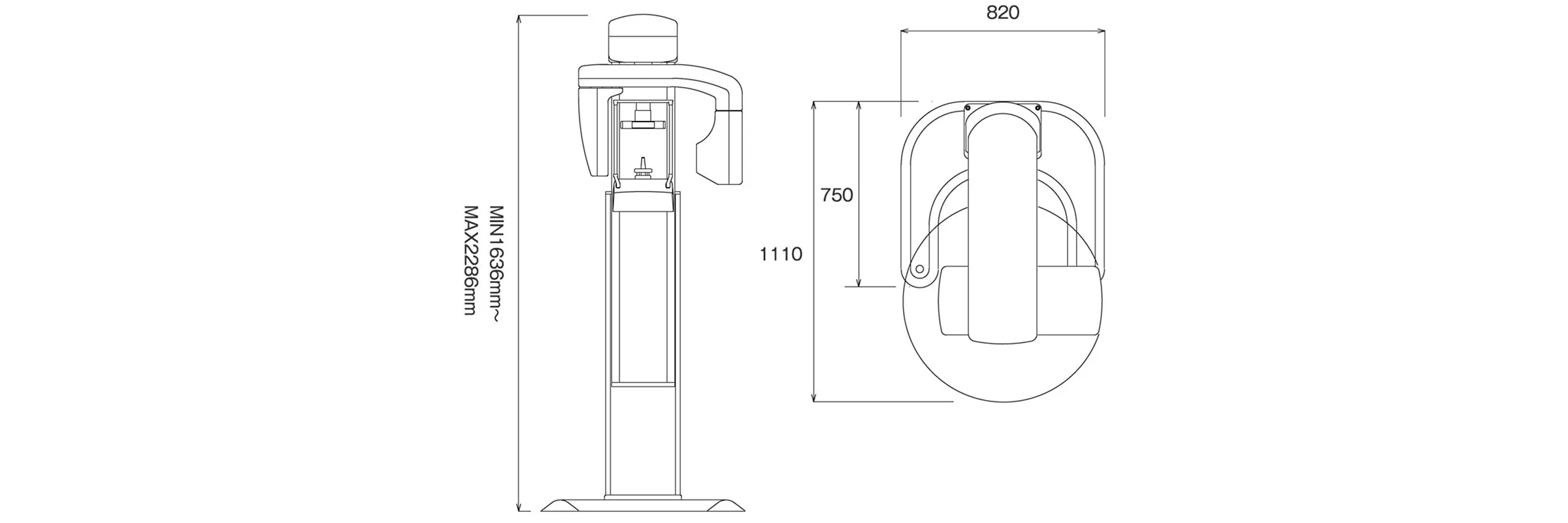

設置に必要なスペースは業界最小クラス
コンパクト設計で、省スペース。コンパクト設計で、省スペース。
外寸150cm×150cm以上の撮影室があれば設置可能です。
必要に応じて、さらに短くしたり分かりやすくすることもできますので、お気軽にご依頼ください。
外寸150cm×150cm以上の撮影室があれば設置可能です。
必要に応じて、さらに短くしたり分かりやすくすることもできますので、お気軽にご依頼ください。
Point4
FPDサイズは2種類から
選択可能
ご予算や機能に合わせて、撮影範囲（FOV）が異なる2サイズのFPDを選べます。
- φ16cm×10cm（高さ）
- φ12cm×8cm（高さ）
φ16cm×10cmの場合は、副鼻腔全体や左右の耳も一度に撮影可能です。
※患者様の頭部サイズにより撮影できない場合があります。
また、回転部とチンレストは可動式で、診療に必要なエリアを撮影できます。
※患者様の頭部サイズにより撮影できない場合があります。
また、回転部とチンレストは可動式で、診療に必要なエリアを撮影できます。
Point5
小児患者様に最適なワンショット方式セファロ撮影機能を追加可能
FPD仕様またはアナログ仕様で対応。少額投資でデジタル化できるセファロデジタルスキャニングサービスも提供しています。
【歯科用CT・パノラマ（セファロ追加可能）】KR-X SCAN 装置仕様
| 分類 | 管理医療機器(クラスⅡ)・特定保守管理医療機器・設置管理医療機器 |
|---|---|
| 一般的名称 (JMDNコード) | アーム型X線CT診断装置(70006000) |
| 販売名 | ケイアールエックススキャン |
| 認証番号 | 225AGBZX00003000 |
| JANコード | 4582296675255 |
| 電源 | AC100V、20A |
| 消費電力（最大） | 2.0kVA |
| X線管焦点 | 0.5mm |
| 管電圧 | 60kV～90kV |
| 管電流 | 5mA～10mA |
| CT撮影時間 | 19秒 |
| パノラマ撮影時間 | 16秒 |
| ボクセルサイズ | 0.18mm |
| FOV | φ120mm×80mmまたはφ160mm×100mm |
| スライス幅 | 0.183mm～0.427mm |
| セファロ撮影時間 | 0.5秒（デジタル）0.1～5秒（アナログ） |
| セファロ拡大率 | 1.1倍 |
| Pixel Pitch | 129um |
| 高圧発生器 | 直流インバータ方式 |
| 耐用期間 | 7年(ただし指定の保守点検を実施した場合に限る) |

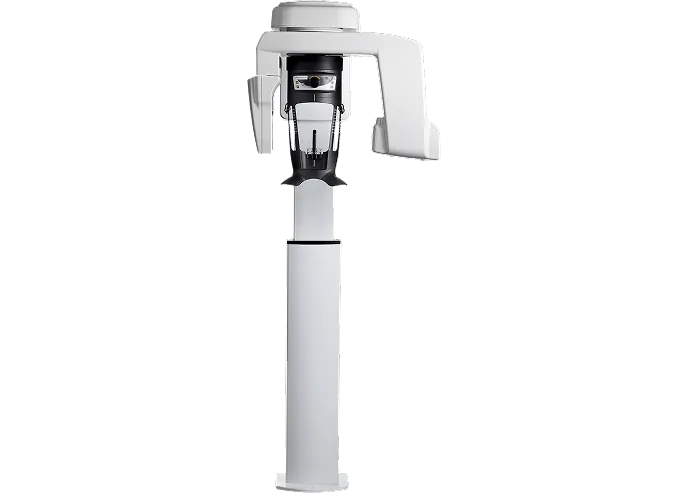

【歯科用CT・パノラマ（セファロ追加可能）】KR-8200 3D
-
デジタルパノラマ
-
歯科用CT
最新テクノロジーを駆使した歯科用CT・パノラマ
こんな歯科医院様におすすめです！
- コンパクトで設置スペースが限られている医院様
- 操作が簡単でスタッフの負担を減らしたい医院様
- 高画質で安全な3D撮影を導入したい医院様
【歯科用CT・パノラマ（セファロ追加可能）】 KR-8200 3Dの特徴
Point1
多彩なCT撮影モードで幅広いニーズに対応

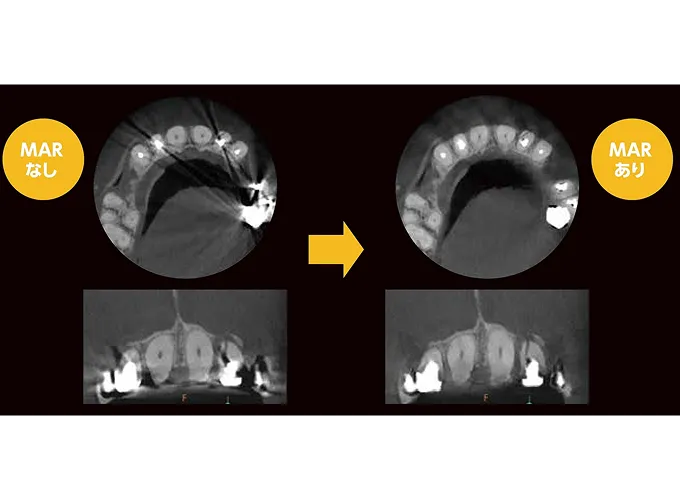

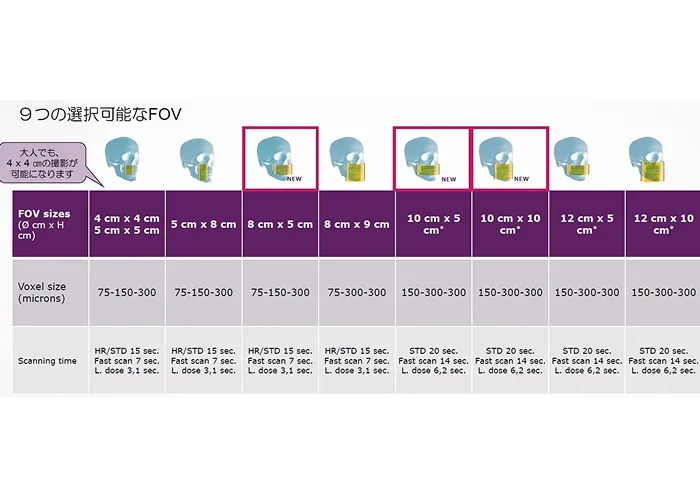

小さな範囲から広範囲まで、9つの撮影範囲を選べます。患者さまの状態や診療内容に合わせて、最適な画像を安心の低被ばくで取得。金属アーチファクトを抑える機能や気道解析機能もオプションでご利用いただけます。
Point2

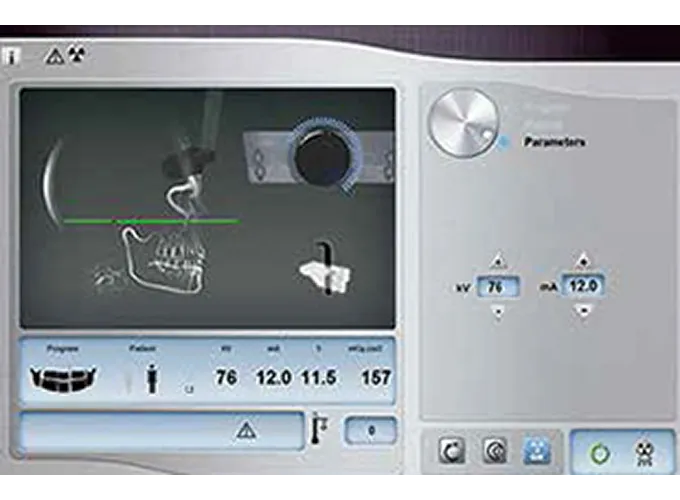

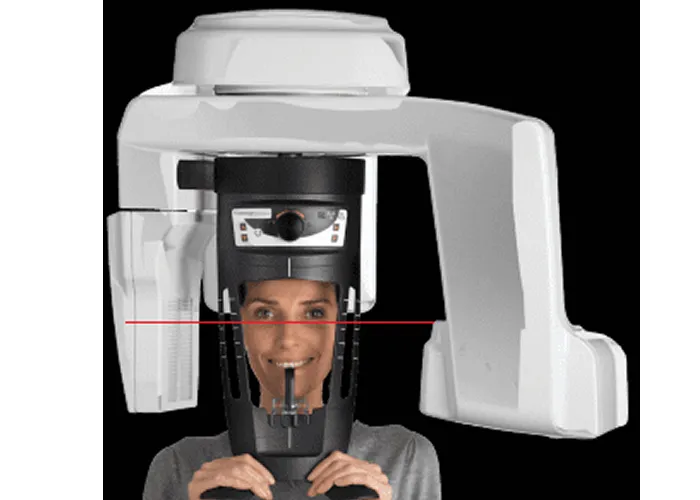

迷わず使えるシンプル操作

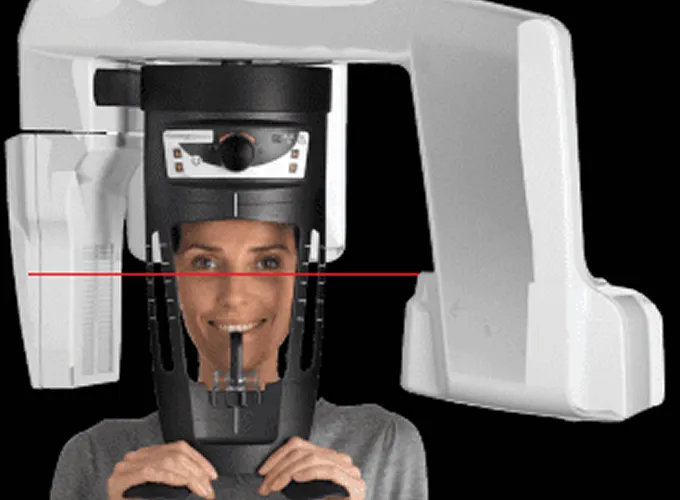

直感的に操作できる画面で、専門知識がなくても安心してお使いいただけます。患者さまは対面で位置を合わせるだけなので、撮影がスムーズに完了します。
Point3
パノラマ・セファロ撮影も
オプションで対応

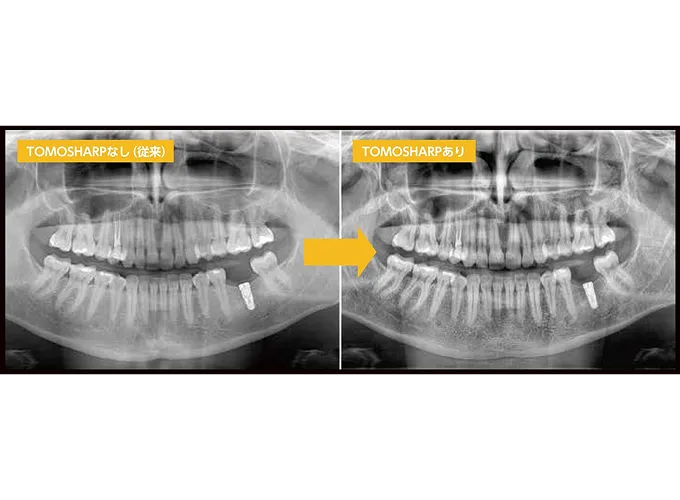

歯列のズレを自動で補正する技術で、シャープなパノラマ画像を実現。セファロ撮影は後から追加もでき、高速モードと高画質モードから用途に合わせて選べます。
Point4

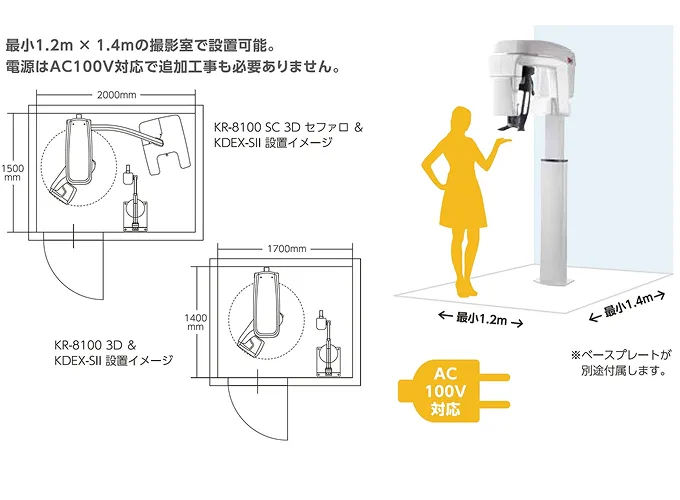

省スペース＆かんたん設置
わずか1.2m×1.4mのスペースに設置可能（セファロ付きモデルは
2m×1.4m）。軽量設計で設置もスムーズ。
100V電源対応で、追加工事が不要なのも嬉しいポイントです。
2m×1.4m）。軽量設計で設置もスムーズ。
100V電源対応で、追加工事が不要なのも嬉しいポイントです。
【歯科用CT・パノラマ（セファロ追加可能）】KR-8200 3Dの装置仕様
| 分類 | 管理医療機器(クラスⅡ)・特定保守管理医療機器・設置管理医療機器 |
|---|---|
| 一般的名称 (JMDNコード) |
デジタル式歯科用パノラマ・断層撮影Ｘ線診断装置(37669000) アーム型X線CT診断装置(70006000) |
| 販売名 | キンキケーアール8200 3D／キンキケーアール8200 3D アクセス |
| 医療機器認証番号 | キンキケーアール8200 3D ： 303ACBZX00001A02 キンキケーアール8200 3D アクセス ： 306ACBZX00034A02 |
| JANコード | キンキケーアール8200 3D ： 4562389500152 キンキケーアール8200 3D アクセス ： 4562389500572 |
| 電源電圧・容量 | AC100V 50／60Hz 2.2kVA |
| 管電圧 | 60～90kV |
| 管電流 | 2～15mA |
| X線管焦点 | 0.6／0.7mm（IEC60336） |
| 総ろ過 | >2.5mmAL |
| 受動部 | CMOSセンサ |
| グレースケール | 16384-14ビット |

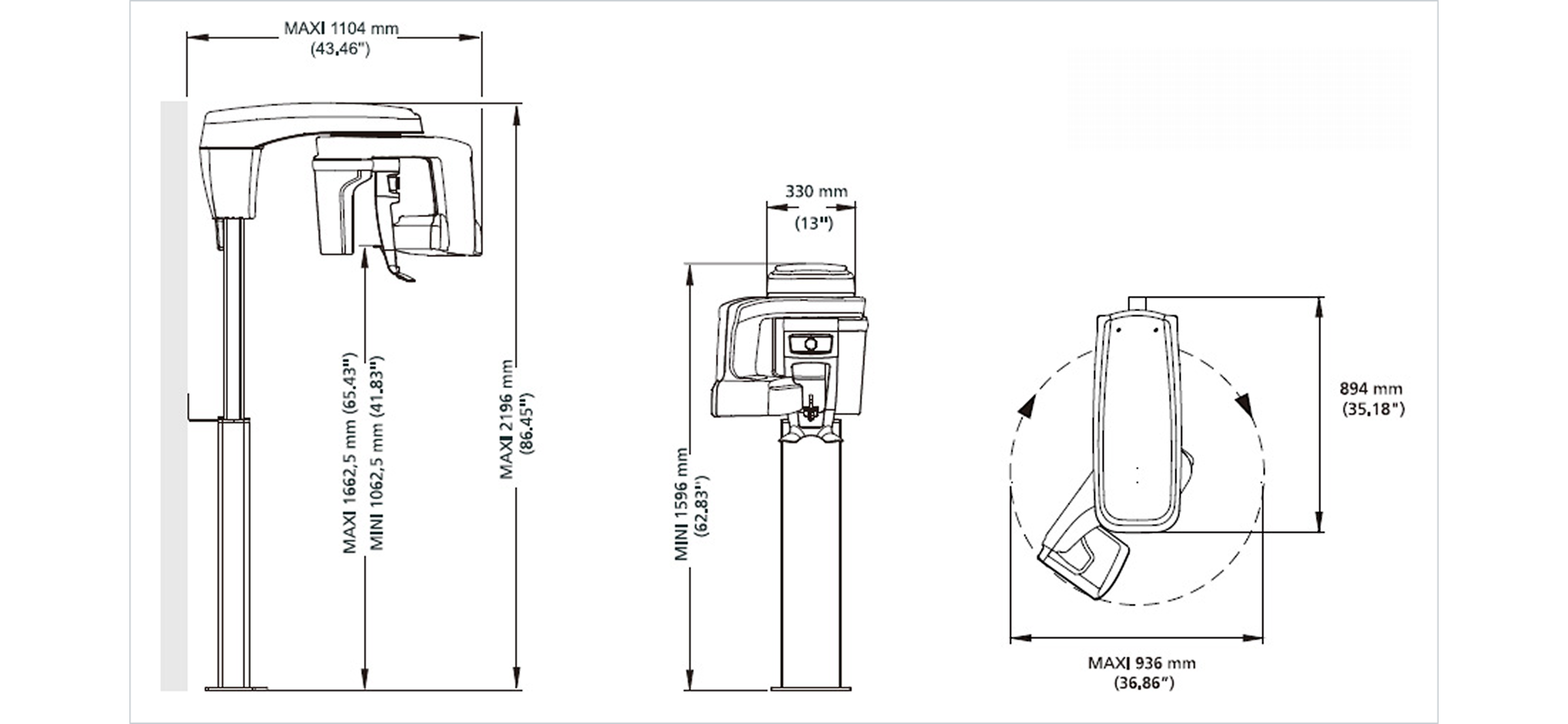

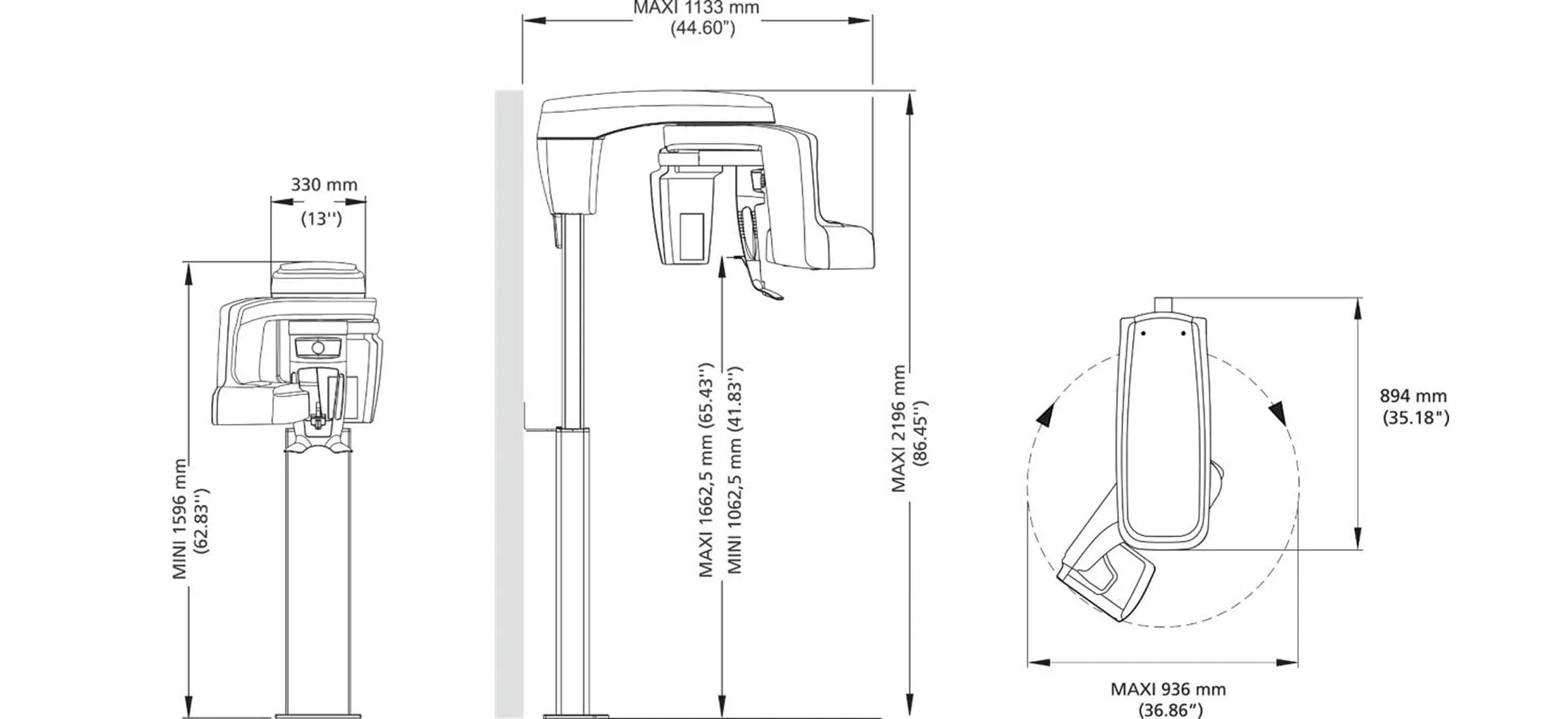

| 装置寸法 | 330（W）×894（D）×1596（H）mm (セファロ付)1842（W）×936（D）×1596（H）mm |
| 最小設置範囲 | 1200（W）×1400（D）×2400（H）mm (セファロ付)2000（W）×1400（D）×2400（H）mm |
| 総重量 | 95kg(ベースプレートを除く) (セファロ付)125kg（ベースプレートを除く） |
| 耐用期間 | 10年(ただし指定の保守点検を実施した場合に限る) |
| CT仕様 | |
| 画像範囲（FOV） | Φ40×40mm～Φ120×100mm |
| 倍率 | 1.4（±10%） |
| ボクセルサイズ | 75μm～400μm |
| 照射時間 | 3～15秒 |
| パノラマ仕様 | |
| 画像範囲 | 成人：6.4x140mm 小児：6.4x120mm |
| 倍率 | 1.2（±10%） |
| 照射時間 | 2～14秒 |
| セファロ仕様 | |
| 画像範囲 | 6.4x263.3mm |
| 倍率 | 1.13（±10%） |
| 照射時間 | 3～11秒 |
歯科用X線CT装置 PanoACT 3D Upgrade
-
デジタルパノラマ
-
歯科用CT
歯科用X線CT装置
こんな医院におすすめ！
- 高画質・低被ばくで患者さんに優しいレントゲン検査を提供したい医院様
- CT・パノラマ・セファロ・デンタル撮影を1台で実現し、省スペースと効率化を図りたい医院様
- 段階的な設備投資で、将来のニーズに柔軟に対応したい医院様
- インプラント治療の診断・計画の精度を向上させたい医院様
歯科用X線CT装置 PanoACT 3D Upgrade 製品概要

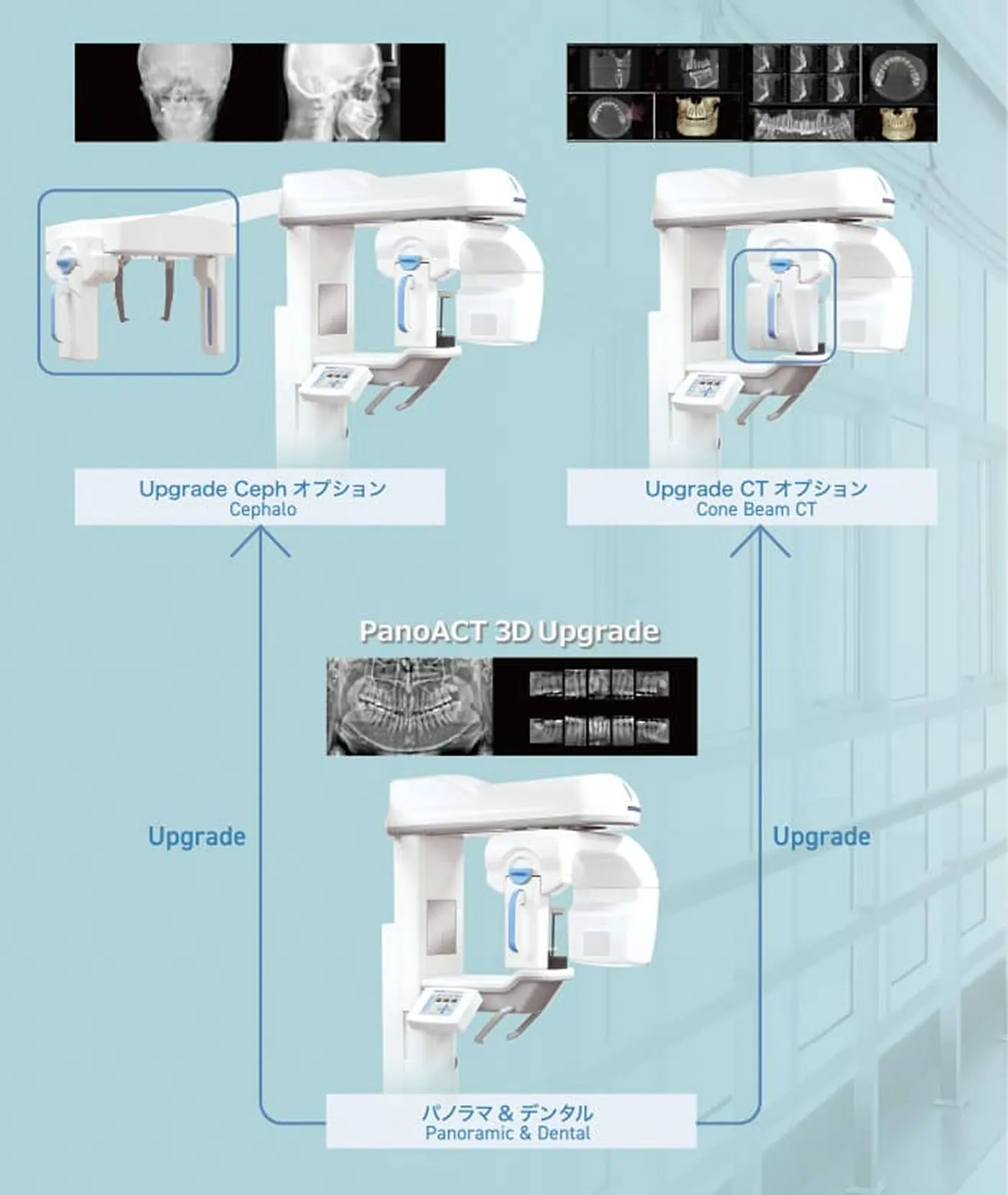

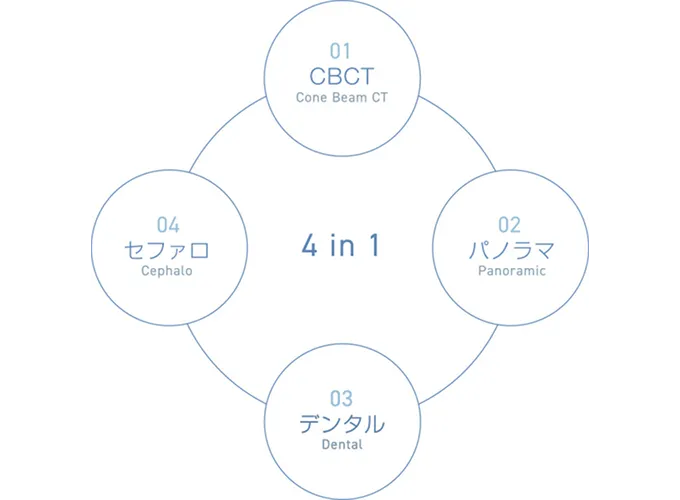

- 1台4役の多機能装置:CT撮影、パノラマ撮影、デンタル撮影、セファロ撮影が1台で可能な4in1装置です。導入後でもCT機能やセファロ機能をアップグレード可能。設備投資の柔軟性に対応しています。
- 高感度CdTe半導体センサー搭載:宇宙工学で利用されるCdTe（カドミウムテルライド）半導体センサーを採用。X線の吸収効率が高く、高精細な画像を低被ばくで取得できます。
- 先進の画像処理技術:独自のトモシンセシス技術により、パノラマ画像からデンタル画像を自動再構成。厚生労働省で初めてデンタルの診療報酬算定が認められた革新的な装置です。
- 医工連携事業の支援で開発:AMED医工連携事業化推進事業の支援を受けて開発され、渋沢栄一ベンチャードリーム賞を受賞しました。
PanoACT 3D Upgradeの CT撮影機能

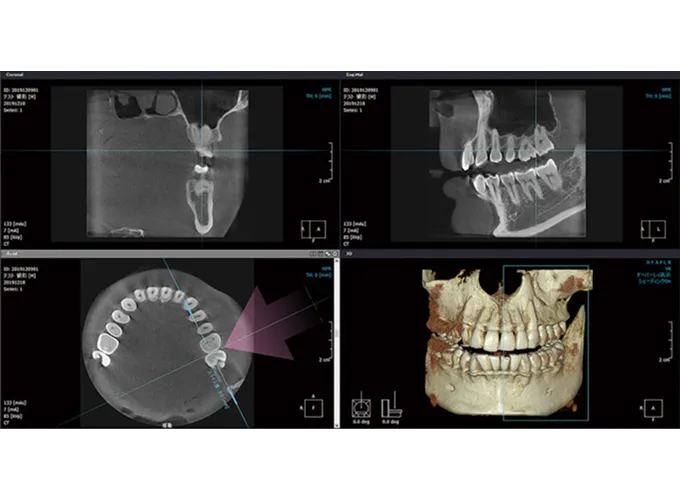

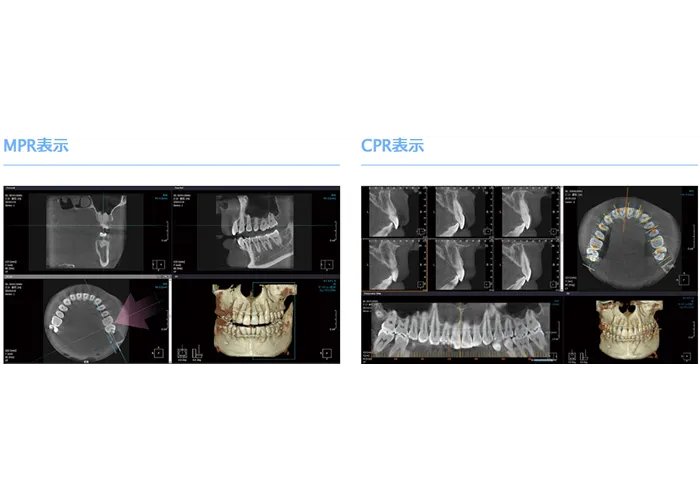

多彩な画像表示機能

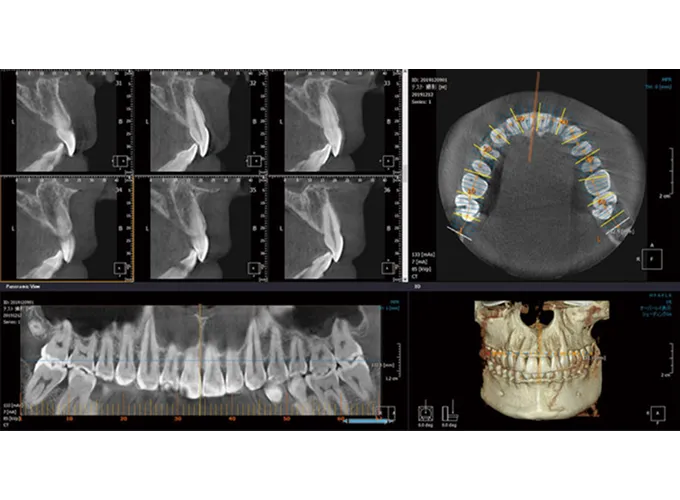

MPR（多断面再構成）・CPR（曲面再構成）・VR（ボリュームレンダリング）表示搭載。 簡易インプラント埋入シミュレーションや金属アーチファクト低減機能も利用可能です。
高解像度のCone Beam CT
10cm×9cmまたは12cm×9cmのFOV（撮影範囲）選択可能。1回の撮影で全顎（第8臼歯まで）撮影可能です（日本人体型基準）。

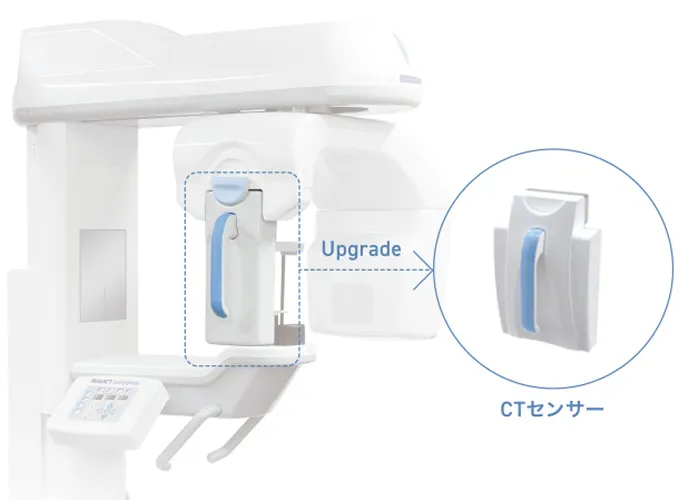

アップグレード対応
CTセンサーと画像再構成ソフトウェアは後から追加可能。ニーズに合わせて段階的導入が可能です。
DICOM→STL変換機能
3Dデータ出力に対応し、デジタル歯科治療を支援します。
PanoACT 3D Upgradeの特徴
独自技術によるパノラマ撮影
- CdTe半導体検出器の優位性:高感度で低ノイズ、広いダイナミックレンジにより、低被ばく線量でも鮮明な画像を取得。 従来のパノラマ装置で問題となる頸椎影響や画像のざらつきが軽減しています。

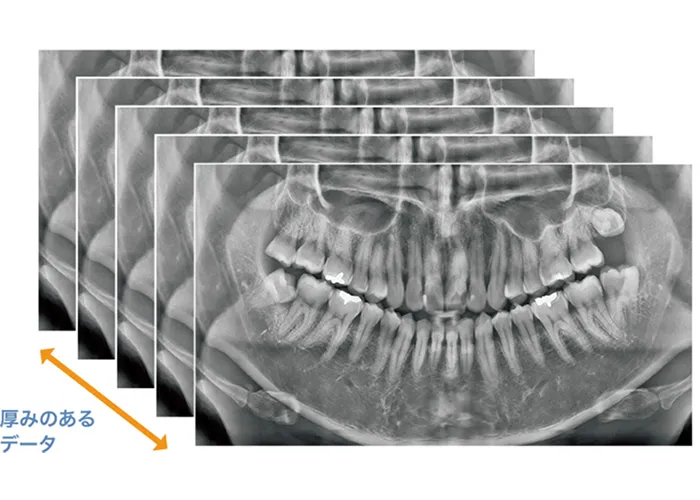

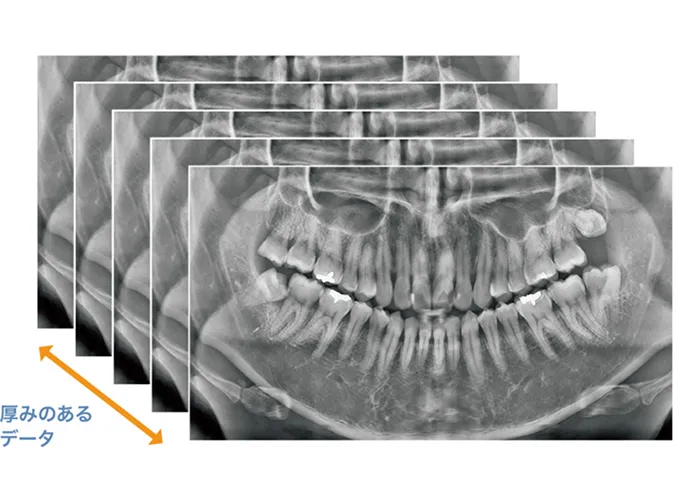

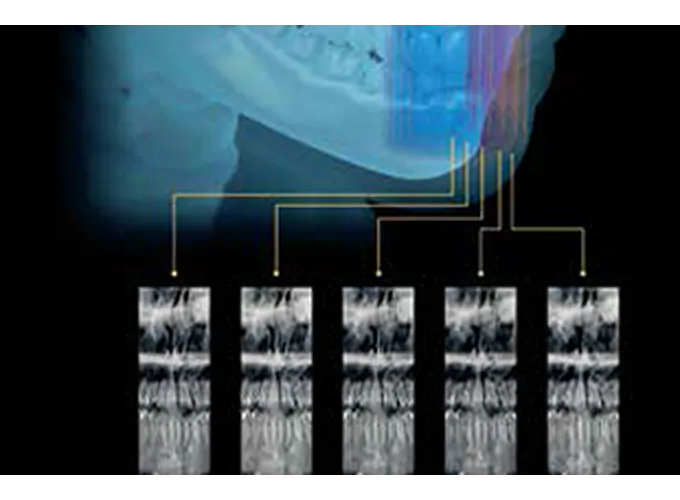

- トモシンセシス技術搭載:断層面の傾きや奥行きを自由に調整でき、歯軸に合わせたデンタル画像をオートフォーカスで再構成します。
- オートPanoACT機能:10枚法・14枚法・18枚法の自動テンプレート生成が可能。 約1分で自動出力し、診療報酬算定にも対応しています。
- 低被ばく線量:一回のパノラマ撮影の被ばく線量は一般の口内デンタル撮影1枚分と同程度で、患者負担の軽減と衛生面の向上に貢献します。
デンタル撮影

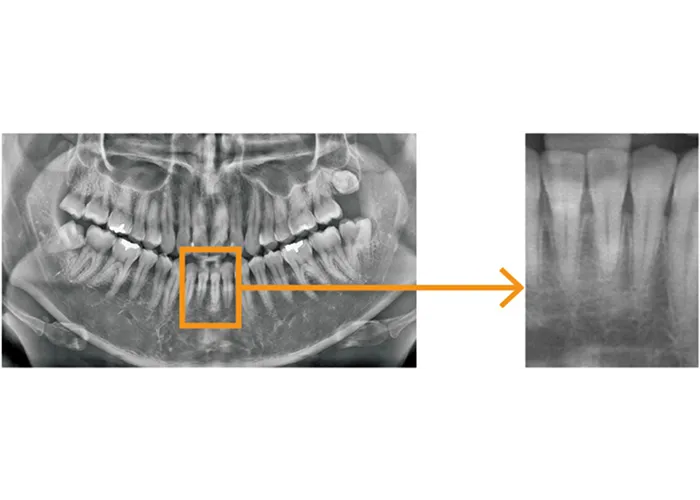

- 2.5次元画像再構成:パノラマ画像から関心領域（ROI）を指定し、最適な奥行き・傾きで高精細なデンタル画像を生成します。
- 角度調整・切り出し機能搭載:患者ごとの歯軸のばらつきにも対応し、診断に最適な画像を提供します。
セファロ撮影
- 高感度CdTeセンサー採用: 軟組織・硬組織ともに高解像度で撮影可能です。セファロ機能は後からアップグレード可能です。
保険請求対応
- 2種の保険診療報酬区分対応:パノラマ断層撮影とデンタルX線撮影の双方で保険適用が認められています。従来のデジタル・アナログレントゲン以上の収益性を実現します。
コスト削減効果
- フィルムタイプからデジタルへの移行でコスト削減に貢献。
- 1台で多機能を実現するため、装置導入・保守費用の効率化にも寄与します。
歯科用X線CT装置 PanoACT 3D Upgrade製品仕様
| 一般的名称 | アーム型X線CT診断装置 |
|---|---|
| 販売名 | PanoACT 3D Upgradeシリーズ |
| 医療機器認証番号 | 301AGBZI00001000 |
| センサー | CMOSフラットパネル（3D)CdTe(2D) |
| ピクセルサイズ | 100ミクロン |
| ボクセルサイズ | 183-427ミクロン |
| ダイナミックレンジ | 14ビット |
| 焦点 | 0.5mm（IEC336） |
| 管電圧 | 50-90kV |
| 管電流 | 4-16mA |
| 総濾過 | 2.5mmAl相当以上 |
| 冷却方式 | 自動制御冷却方式 |
| 電源電圧 電源周波数 | 100V 50/60Hz |
| 電源入力 | 1.6kVA |
| 保護の形式 | クラスI |
| 保護の程度 | B型装着部をもつ機器 |
| 照射時間 | パノラマ11-17秒、CT19秒、セファロ10秒 |
| FOV（３D） | 10cmx9cm 12cmx9cm |
| ボクセル密度 | 492～590 |
| 3次元画像再構成時間 | 30秒～ |

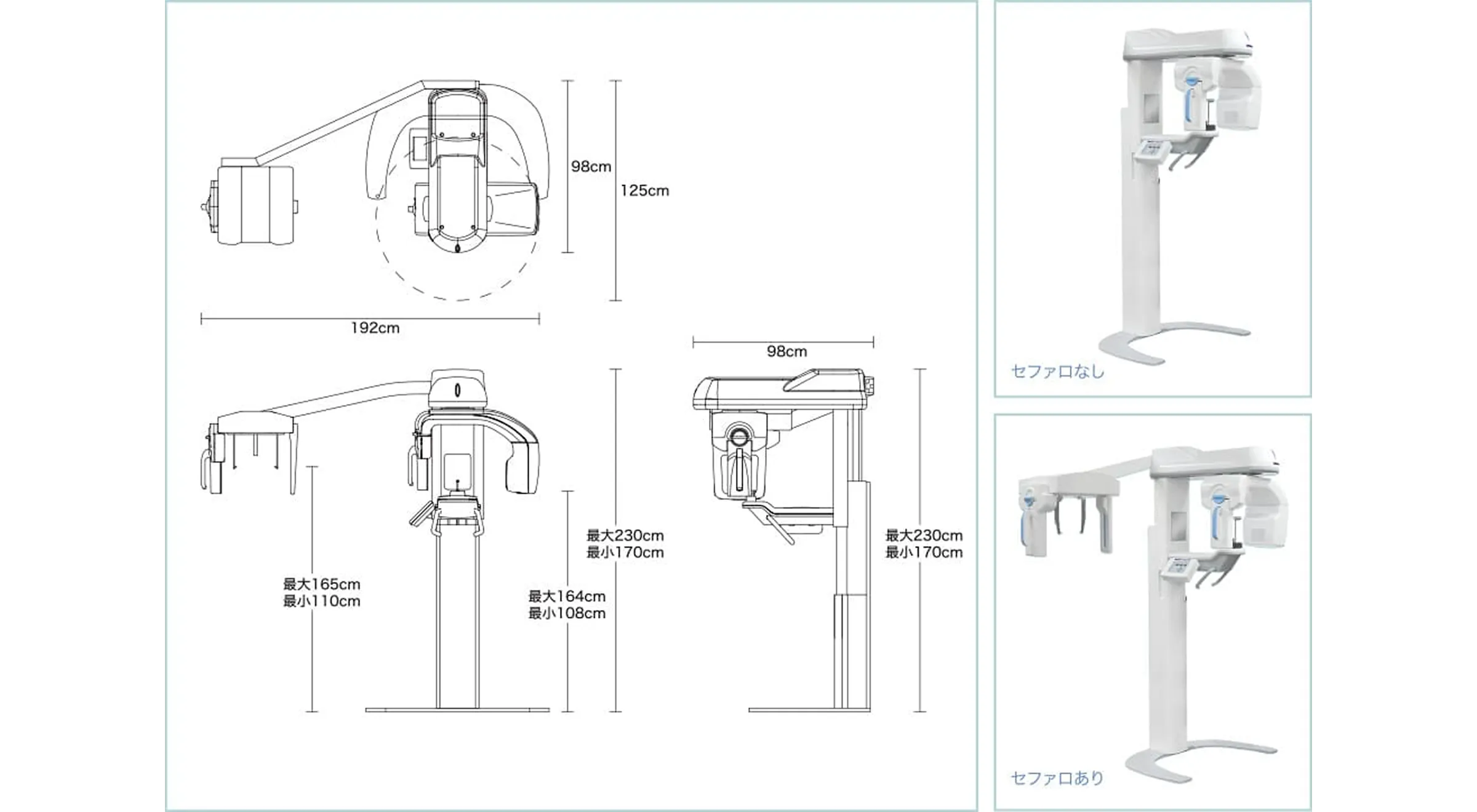

| 重量 | 150-185kg |
| 撮影プログラム | CT、パノラマ 、セファロ、デンタル（パノラマから画像再構成） |

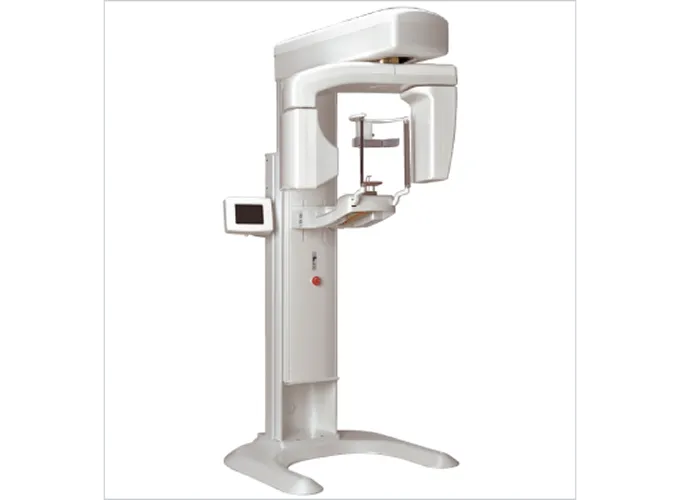

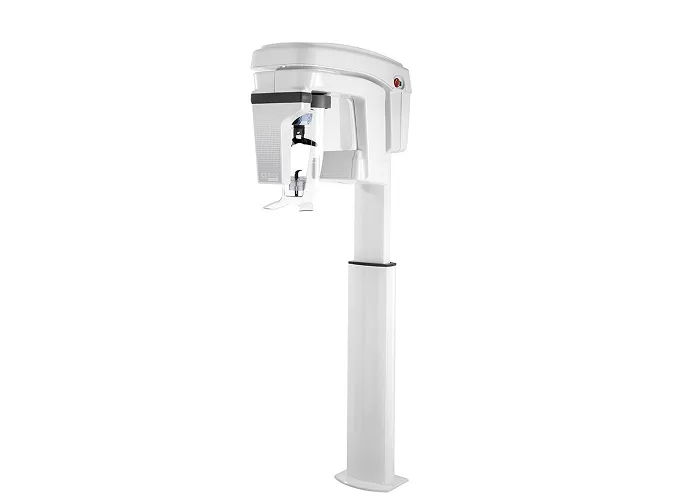

歯科用デジタルパノラマ KR-8100
-
デジタルパノラマ
最新テクノロジーを駆使したデジタルパノラマ
こんな歯科医院様におすすめです！
- CTまでは不要だが高画質な2D画像が必要な医院様
- 設置スペースに制限がある医院様
- 位置づけに時間や手間をかけたくない医院様
- 操作がシンプルで扱いやすい装置を求める医院様
【歯科用デジタルパノラマ】KR-8100の特長
Point1

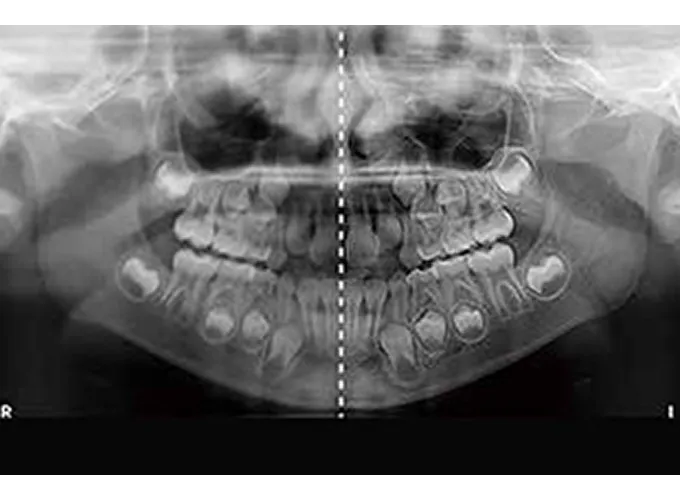

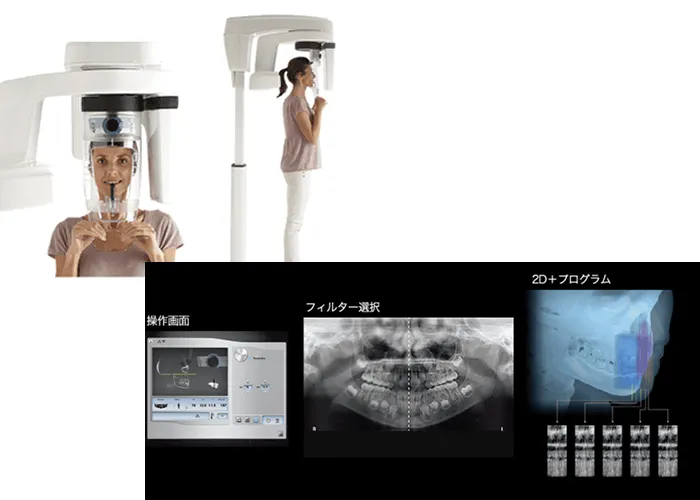

最小被曝で安心・高画質撮影
タッチ操作で最小限の被曝と最適な画像を実現。必要部位のみの選択撮影や、2D＋プログラムによる断層画像選択（6部位・7画像）にも対応しています。
Point2
TMJ・上顎洞など部位別撮影機能
TMJ（2枚・4枚）や上顎洞のみの撮影が可能です。部位ごとの精密な画像診断をサポートします。
Point3
ワンタッチフィルター設定
コントラストやシャープネスの調整はワンタッチで完了。目的に応じた画像の最適化を簡単に行えます。
Point4
省スペース・軽量設計
設置スペースは最小1.2m×1.4m。本体重量はわずか74kg（セファロ付きモデルは107kg）です。AC100V対応で工事も不要です。
Point5
直感的な対面式位置づけ
対面での位置合わせが可能です。眼耳平面はダイヤルで調整でき、正確かつ圧迫感の少ないポジショニングを実現します。
KR-8100の装置仕様
| 一般的名称 | デジタル式歯科用パノラマ・断層撮影X線診断装置 |
|---|---|
| 販売名 | キンキケーアール8100 |
| 医療機器認証番号 | 226AGBZX00039000 |
| 電源電圧・容量 | 単相100V 50/60Hz 2KVA |
| 管電圧 | 60～90kV |
| 管電流 | 2～15mA |
| X線管焦点 | 0.5mm（IEC60336） |
| 総ろ過 | 2.5mmAL |
| 照射時間 | 4-14sec（設定条件により変動） |
| 受動部 | CMOSセンサー |
| 取込エリア | 6.4×131.2mm |
| 拡大率 | 1.2（±10%） |
| グレースケール | 4096-12bits |
| 装置寸法 | 936（W）×1,104（D）×2,196（H）（最高位設定調整可能） |
| 総重量 | 74kg（ベースプレートを除く） |
※TOMOSHARPテクノロジー（オプション）は、必要に応じて別項目として追加する形も可能です。ご希望があればご相談ください。
